由于液位比自吸泵的吸水管道低，自吸泵在吸水過程中，先要把管道抽成負壓狀態水才能被抽吸上來，所以在對自吸泵吸水管路的布置安裝時，應該按照以下自吸泵安裝規范布置安裝：
(1)為了讓自吸泵吸水管道不出現漏氣的現象，吸水管道必須完全密封一點空氣都不能被吸入，自吸泵吸水管路通常采用的是鋼管，接頭采用焊接或者法蘭方式連接。
(2)吸水管道內水中含有溶解性氣體時，會因管道中壓力減小而逸出，如果在吸水管路某處出現積氣，就會形成氣囊，而影響管道的過水能力。嚴重時會破壞真宅吸水。為了使水泵能及時排走吸水管路中的氣體．吸水管應有沿水流方同連續上升的坡度．使管內氣體從水泵入口處的泵殼頂端排出。

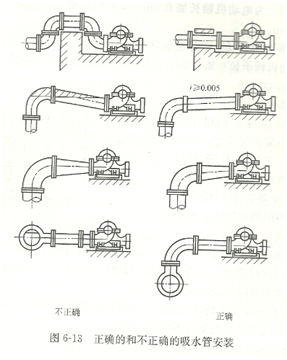

(3)自吸泵吸水管的安裝與敷設應避免在管道內形成氣囊，圖6-13中介紹了吸水管幾種正確與不正確的安裝方法。

(4)吸水管安裝在吸水井內，吸水井有效容積應不小于一臺大泵5分鐘的抽水量。為了防止在吸水管進口處產生旋流吸人空氣．所以要求進口要有一定的淹沒深度、懸高和一定的間距。吸水管進口在吸水井中的位置要求如圖6-14所示。具體尺寸要求為：

1）自吸泵吸水管進口淹沒水深h0.5～1m，否則應設水平隔板。水平隔板邊長為2D或3d，如圖6-15所示。
2)自吸泵吸水管進口應設喇叭口，以使吸水管進口水流平穩，減少損失。喇叭口大頭直徑D1.3～1.5d，(d為吸水管直徑)；喇叭口高度為(3.5～7)(D--d)。
3)喇叭口下緣距井底間距h1(懸高)應大于0.8D。
4)喇叭口外緣與外壁距離Ll要不小于(0．75～1)D。
5)喇叭口之間的距離L2不小于(1．5---2)D。

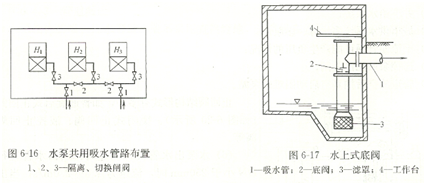

(5)每臺自吸泵應設單獨的吸水管。并應盡量減少吸水管長度和管件，以減少吸水管水頭損失。當自吸泵數量在3臺或者3臺以上一起運行使用時，可以采用多臺水泵從共用吸水總管吸水，但數量不少于兩條，一條發生故障時．其余吸水管仍能通過設計水量。如圖6-16所示，在吸水總管上應設置閘閥，以利切換和檢修。設置共用吸水管時，應使吸水總管處于正壓狀態。
(6)當吸水池水位高于水泵軸線時，吸水管路上應設閘閥，以利于水泵檢修。
(7)當水中有大量雜質時，喇叭口下面應設置濾網。當水泵為人工灌水或利用壓力管道中的水灌泵啟動時。吸水管上應設底閥。底閥是一種止回閥，設有過濾網，阻力較大。底閥有水下式和水上式兩種。水下式底閥裝于吸水管的末端，因易于損壞，需經常檢修，給使用帶來不便。目前多采用水上式底閥，如圖6-17所示。它具有使用效果好，安裝檢修方便等特點。使用水上式底閥時，應使吸水管水平段有足夠的長度，以保證水泵充水啟動時，管道中能產生足夠的真空值。


(8)自吸泵吸水管設計流速一般為：吸水管直徑小于250mm時，流速為1．0～1.2m/s；吸水管直徑在250~1000mm時，流速為1.2～1.6m/s；吸水管直徑大于1000mm時;流速為1.5～2.0m/s。自灌式工作的水泵例如ISG管道離心泵，吸水管設計流速可以適當加大。
